一文读懂洁净室设计关键因素

一、模块化硬墙设计和建造 ISO 14644-4 洁净室的优势

1、建立受控环境：

硬墙无尘室墙板和组件的设计可在无尘室内提供安全、受控的环境。

2、渐进式设计：

随着需求的变化，模块化洁净室墙板设计可在未来重新安置或扩建洁净室。

3、特殊洁净室面板尺寸：

可为入口区、穿衣间和气闸制作特殊尺寸的墙板，确保洁净室压力保持恒定。超高墙板系统可容纳大型设备，这些设备需要高于标准 8 英尺的天花板。

4、承重考虑：

承重洁净室的建造需要考虑三个因素。第一个因素是洁净室墙壁的总重量，第二个因素是洁净室四面墙壁之间的跨度距离，第三个因素是墙壁的高度。

5、一次通过设计：

环境空气被吸入天花板上的风机过滤装置。过滤后的空气进入洁净室，并通过墙壁底部的格栅排出室外。

6、再循环设计：

当需要控制温度或湿度时，再循环洁净室是理想的选择。

二、模块化硬墙洁净室和隔墙结构的要素

1、洁净室墙壁材料：

预制洁净室墙板在快速周转洁净室建造中很受欢迎，但定制模块化墙板也越来越受欢迎。自承重墙提高了大型和小型安装的设计自由度。值得注意的是，采用聚苯乙烯芯材的防火隔音墙板具有出色的隔热和消音性能。

2、T 形网格天花板系统：

 洁净室 T 型网格系统支持照明、扩散器、瓷砖和其他集成设计功能的整合。这些系统包括所有连接器、悬挂硬件和垫片，然后在现场安装。

3、天花板支撑结构：

悬挂支撑梁连接到模块化洁净室墙壁的顶部，用于悬挂 T 形网格天花板系统。这种坚固的结构无需主建筑提供支撑。

4、洁净室天花板瓷砖网格系统和面板：

带有密封边缘的天花板可在没有风机过滤装置或照明设备的空间内实现微粒控制。

5、洁净室照明：

洁净室灯具通常采用 2′ X 4′ 配置。4 盏洁净室灯具采用高能效 T8 电子镇流器，启动时无闪烁，整体效率更高。洁净室灯具采用密封外壳和低矮的嵌入式结构，可最大限度地减少微粒残留并便于擦拭。

6、无尘室通道：

直通柜可将产品从一个环境转移到另一个环境，而不会影响洁净室的洁净度水平。

7、洁净室高效过滤器：

标准化洁净室的尺寸通常为 2′ x 4′，可选择 115V (60 Hz)、208-230V (50/60 Hz) 和 277V (60 Hz)。变速控制和所有其他标准规格支持 99.99% 的 HEPA 过滤。洁净室专用高效过滤器设备的平均成本因洁净度要求和每小时换气次数而异。您可以随时获得免费报价。

8、高效过滤器单元（FFU）选择指南：

有时，帮助进行必要的计算以达到所需的 ISO 或美国联邦标准 209 等级至关重要。选择正确数量的 HEPA 或 ULPA 级过滤器时，应将每小时换气次数作为满足等级要求的最有效方法。

9、洁净室监控、测试和验证系统：

粒子监测系统为关键应用提供基于计算机的精密监测系统。这些系统已通过 ISO-9001/2008 认证，其开发流程符合 cGMP 标准。除 SCADA 和一般过程控制系统外，还有 200 多个系统安装在世界各地的医院、诊所、实验室和制药厂。

三、如何确定洁净室标准？

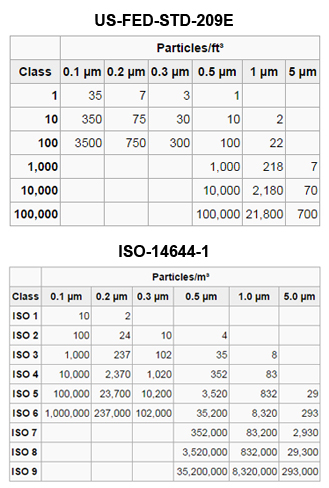

室内允许存在的颗粒数量和大小决定了空气洁净度的等级。请参见 ISO 标准表，了解与您的应用相关的洁净室分级要求。
